ADX-24


Der ADX-24 ist ein hochauflösender Analog-Digital-Wandler mit USB-Anschluss.
Einsatzgebiete sind Laboranwendungen bei denen mit maximaler Auflösung gemessen werden soll. Eine rauschfreie Auflösung von 20 Bit ist möglich (dies entspricht einer Million Stufen).

Zus√§tzlich zum A/D-Wandler befinden sich auf der Platine acht digitale Eing√§nge und acht digitale Ausg√§nge f√ľr Steuerungsaufgaben.

Die Stromversorgung erfolgt √ľber den USB-Anschluss. Die USB-Schnittstelle ist vollst√§ndig isoliert, so dass √úberspannungen von bis zu 500 Volt keine Gefahr f√ľr den Computer darstellen. Masseschleifen werden somit ebenfalls effektiv verhindert.

Alle Anschl√ľsse der Platine sind kurzschlussgesch√ľtzt. Die digitalen Ein- und Ausg√§nge sind dauerhaft √ľberspannungsfest bis ±30 Volt. Die analogen Eing√§nge des AD-Wandlers sind √ľberspannungsfest bis ±20 Volt.

Den ADX-24 können Sie hier als Fertigmodul bestellen.


Technische Daten

Größe der Platine: 80 x 50 x 15mm, Gewicht: 25g

USB-Anschluss: USB 2.0 Full Speed

Stromversorgung √ľber USB

Analog-Digital-Wandler:

  • 24 Bit Aufl√∂sung

  • 8 Kan√§le

  • Eingangsspannungsbereiche:
    • +/- 0,5 Volt
      +/- 1 Volt
      +/- 2 Volt (Standard)
      +/- 10 Volt

  • Ausgaberate: Bis zu 4000 Werte/s
  • Ausw√§hlbar in Schritten: 0.1 , 1 , 2 , 5 , 10 , 62.5 , 125 , 250 , 500 , 1000 , 2000 oder 4000 Werte pro Sekunde
    Die Abtastrate teilt sich auf die aktiven Kanäle auf:
          1 Kanal aktiv: 4000 Samples/s
    bis 2 Kanäle aktiv: 2000 Samples/s
    bis 4 Kanäle aktiv: 1000 Samples/s
    bis 8 Kanäle aktiv: 500 Samples/s

  • Aufl√∂sung:
  • Im +/-2-Volt-Bereich und mit einem aktiven Kanal:
    Ausgaberate 1 Wert/s: ±3μV = 20 Bit Peak to Peak = 23 Bit effektiv (RMS)
    Ausgaberate 500 Werte/s: ±10μV = 18 Bit Peak to Peak = 21 Bit effektiv (RMS)

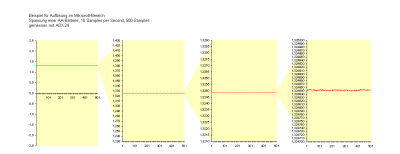

    Veranschaulichung der Auflösung:
    (Anklicken zum Vergrößern)


  • Genauigkeit:
  • Genauigkeit ohne Kalibrierung: ±0,1%     (±0,2% im 10V-Bereich)
    Genauigkeit mit Kalibrierung: ±0,01%     (±0,05% im 10V-Bereich)
  • Eingangswiderstand: 1 GΩ    (200 KΩ im 10V-Bereich)
  • Grenzfrequenz der Tiefpassfilter: 1500 Hz    (70 Hz im 10V-Bereich)
  • kurzschlussfest, bedingt √ľberspannungsfest

Digitale Eingänge:

  • Ideal f√ľr Schalter, Taster oder Optokoppler
  • maximale Eingangsspannung: ±30 V

Digitale Ausgänge:

  • Ideal f√ľr Relais (diese k√∂nnen ohne die sonst √ľblichen Schutzdioden angeschlossen werden) und Optokoppler
  • max. Strom: 400 mA pro Kanal bzw. 800 mA insgesamt
  • erfordert externe Stromversorgung 5 V bis 30 V
  • kurzschlussfest

Features



Bedienungsanleitung


Download als PDF: ADX-24 Bedienungsanleitung

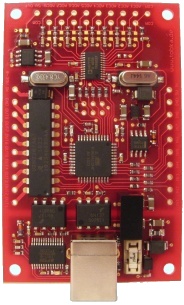

Foto (aktuelle Version)

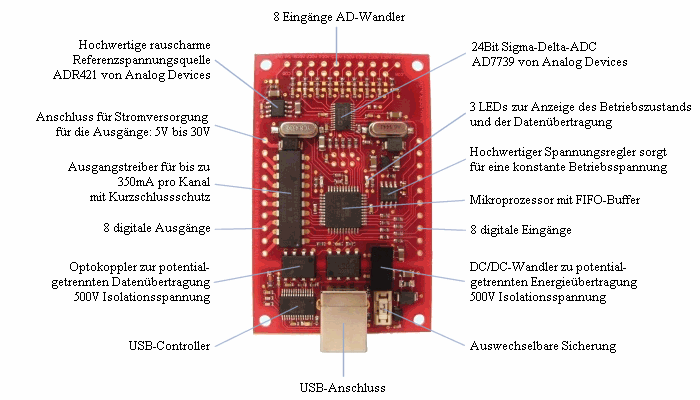

F√ľr jeden der acht Anlogeing√§nge kann per Jumper ein Spannungsteiler zugeschaltet werden, der den Eingangsspannungsbereich von +/-10V auf +/-2V abbildet. Daf√ľr kommen Pr√§zisionswiderst√§nde zum Einsatz (0,1% Toleranz und 25ppm/¬įC Temperaturdrift).

Die Anschl√ľsse f√ľr die digitalen Ein- und Ausg√§nge und f√ľr die analogen Eing√§nge sind im 2,54mm-Rasterma√ü angeordnet, sodass handels√ľbliche Stift- und Buchsenleisten verwendet werden k√∂nnen. Somit ist es auch m√∂glich, die Platine auf eine bereits vorhandene Platine aufzustecken.

F√ľr die analogen Anschl√ľsse wird zus√§tzlich die im Foto gezeigte Schraubklemmleiste mitgeliefert. Diese ist steckbar, sodass die Platine einfach von den Anschlusskabeln getrennt werden kann.

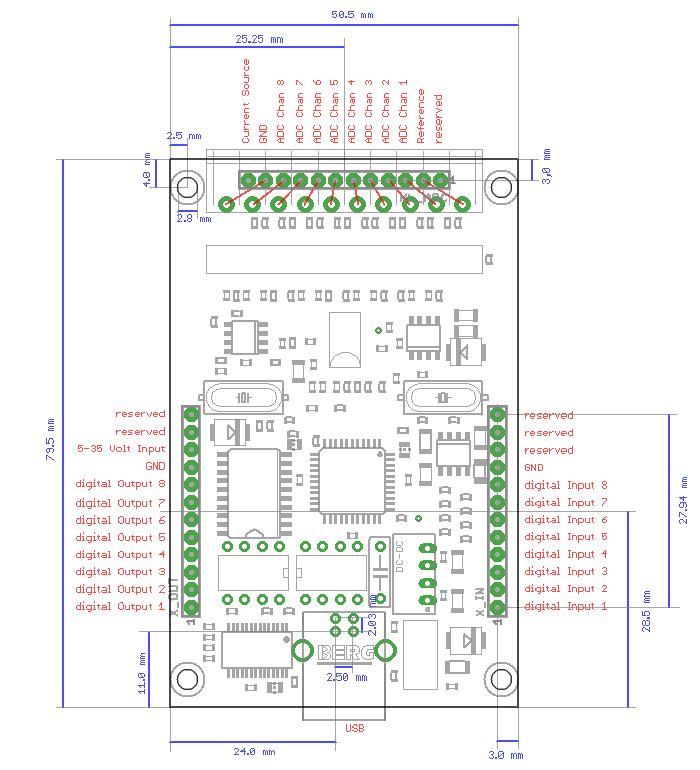

Skizze (aktuelle Version)


Download EAGLE5 Library and DXF-File
